砂浆贯入阻力仪

一、SZ-100型砂浆贯入阻力仪产品简介：

砂浆凝结时间测定仪是根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的仪器。适用于测定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。是各建筑科研单位、大专院校试验室的设备之一。

二、SZ-100型砂浆贯入阻力仪主要技术参数：

1、检测范围：0～100N

2、分度值：0.1N

3、zui大行程：50mm

4、试针截面积：30mm2

5、试模内径、深度：φ140×75mm

三、SZ-100型结构及使用：

本仪器由1.手柄，2.试针，3.立柱，4.底座，5.压力显示器（与传感器连接）（普通型为刻度盘显示）， 6.试模，7.接触片，8.钻夹头，9.支架，10.主轴，11.限位螺母等组成。

其原理由手柄给压力通过试针轴向下滑动，使试针插入试模内砂浆里，由于砂浆随着时间长短而凝结硬度变化，使试针得到不同的贯入阻力，在压力显示器上读出不同的压力值。

使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10 毫米抹平，砂浆表面泌水不清除，将试模放在圆盘上，此时将压力显示器清零（显示器设定见附录）〔然后操作者用手将压杆垂直向下施压力，在10 秒时间内将试针缓慢而均匀地垂直贯入砂装25mnl ，这时压力显示器上所示为*次测定值，同时将限位螺母调到适当位置，放开压杆，试针在弹簧力作用下复位按每半小时重复一次，当阻力值达到0.3MPa 时改为15分钟测定一次，直到阻力值达到0.7MPa 为止。

砂浆贯入阻力计算：

式中：fp——贯入阻力值（MP）

Np——贯入深度为25mm 时静压力（N）

Ap——贯入试针截面积（30mm2）

贯入阻力值计算精确至0.01Mpa 〕

数显砂浆凝结时间测定仪具体试验方法，请参照国华人民共和国行业标准JGJ70-90，关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。

四、SZ-100型维护保养：

1、试验结束，须将工作台面板，试针及接触片擦洗干净。工作台面勿受重压。

2、将试模内试样取出，擦洗干净并上油防锈，使用前上脱模剂。

3、滑动部分应经常注油润滑，使仪器工作正常。

4、本仪器应安放在室温在20 ℃ 左右安静及无腐蚀无介质的环境中。

五、SZ-100型安装说明：

接线：

端子1 ：电源负，接传感器黑线

端子2 ：输入信号正，接传感器绿线

端子3 ：输入信号负，接传感器白线

端子4 ：电源正，接传感器红线

端子23 , 24 : 220伏交流电源

UJZ-15型砂浆搅拌机主要技术参数：

1、搅拌叶片：2层4片×45°

2、搅拌叶运转直径：φ200mm

3、搅拌叶转速：(顺时针)80±1r/min

4、搅拌筒转速：(逆时针)60±1r/min

5、搅拌筒容量：28L

6、搅拌筒额定容量：(出料)15L

7、搅拌筒内径：φ380mm

8、搅拌筒筒深：250mm

9、固定叶与搅拌筒壁间隙：2±0.5mm

10、搅拌叶与搅拌筒底间隔：2±0.5mm

11、电压与功率：380V/1500W

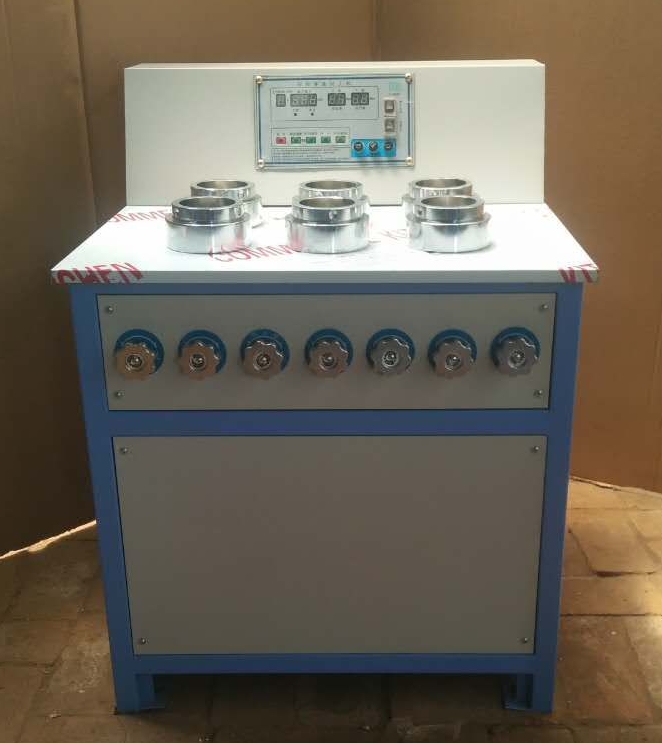

SS-15型砂浆渗透仪主要技术参数：

1、允许zui大工作压力：1.47Mpa

2、工作方式：自动恒压

3、一次可作试件数：6个

4、试模几何尺寸：上口内直径70毫米   下口内直径80毫米      高度30毫米

5、柱塞泵参数：柱塞直径10毫米；行程10毫米往复频率154次/分；流量0.11升/分

6、电动机转速：1400转/分

7、外型尺寸：550×500×810毫米

8、总重：75公斤
