手动砂浆凝结时间测定仪

简要描述：手动砂浆凝结时间测定仪，是由献县晨陆路桥仪器厂自主研发生产，适用于测定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。

产品型号：

所属分类：砂浆凝结时间测定仪

更新时间：2017-07-05

厂商性质：生产厂家

联系我们留言询价

详情介绍

一、手动砂浆凝结时间测定仪产品简介：

本仪器是根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的仪器。适用于测定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间，是各建筑科研单位、大专院校试验室的设备之一。

二、手动砂浆凝结时间测定仪主要技术参数：

1、检测范围：0~100N

2、视值精度：1%N

3、视值分辨值：0.5N

4、zui大行程：50mm

5、试针截面积：30mm2

6、试模内径及深度：Φ140×75mm

三、手动砂浆凝结时间测定仪结构及使用：

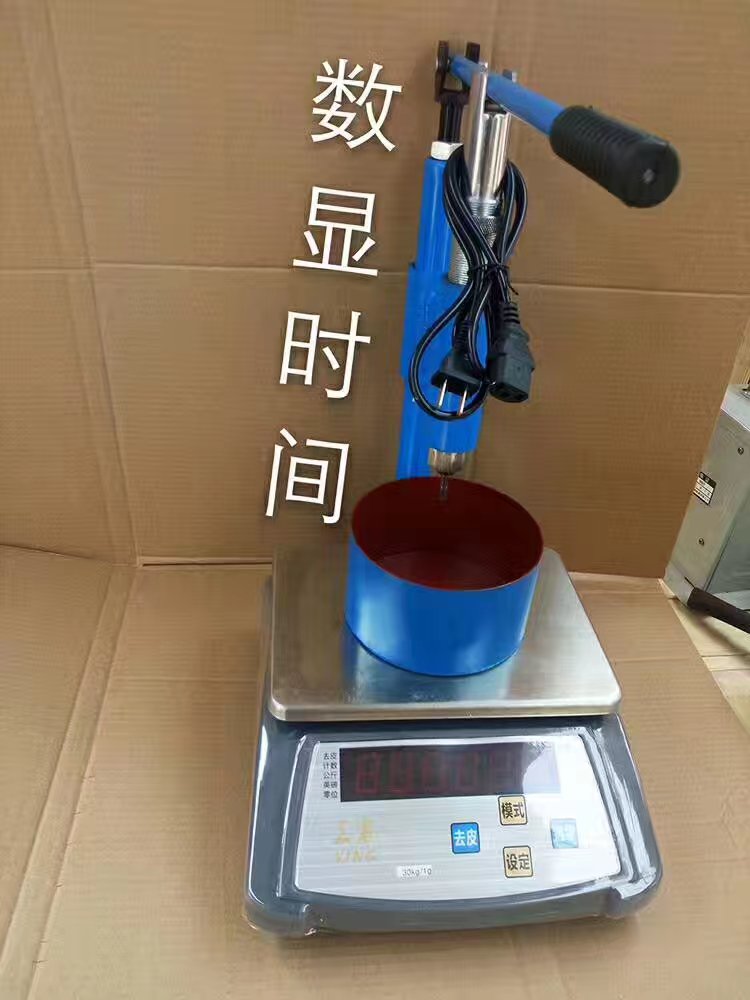

本仪器由压杆、试针轴、试针、试针卡、试针、试模、压力器、底座、调节螺母、立柱等组成。

其原理由压杆给压力通过试针轴向下滑动，使试针插入试模内砂浆里，由于砂浆随着时间长短而凝结硬度变化，使试针得到不同的贯入阻力，在压力器上读出不同的阻力值，这就是抗压强度。

其使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10毫米抹平，将试模放在压力器圆盘上，此时将压力器指针调到零位（旋动调零螺母）。然后操作者用手将压杆垂直向下施压力，在10秒时间内将试针贯入砂浆25mm，这时压力器刻度盘上所示为*次测定值，同时将调节螺母调到zui高位置（即与试针座上端面平），放开压杆，试针在弹簧力作用下复位，按每半小时重复一次，当阻力值达到0.3MPa时改为15分钟测定一次，直到阻力值达到0.7MPa为止。

砂浆贯入阻力计算：f p= Np / Ap（MPa）

式中：f p——贯入阻力值（MPa）

Np——贯入深度为25mm时静压力（N）

Ap——贯入试针截面积（30mm2）

贯入阻力值计算精确至0.01MPa

具体试验方法，请参照中华人民共和国行业标准JGJ70-90，关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。
