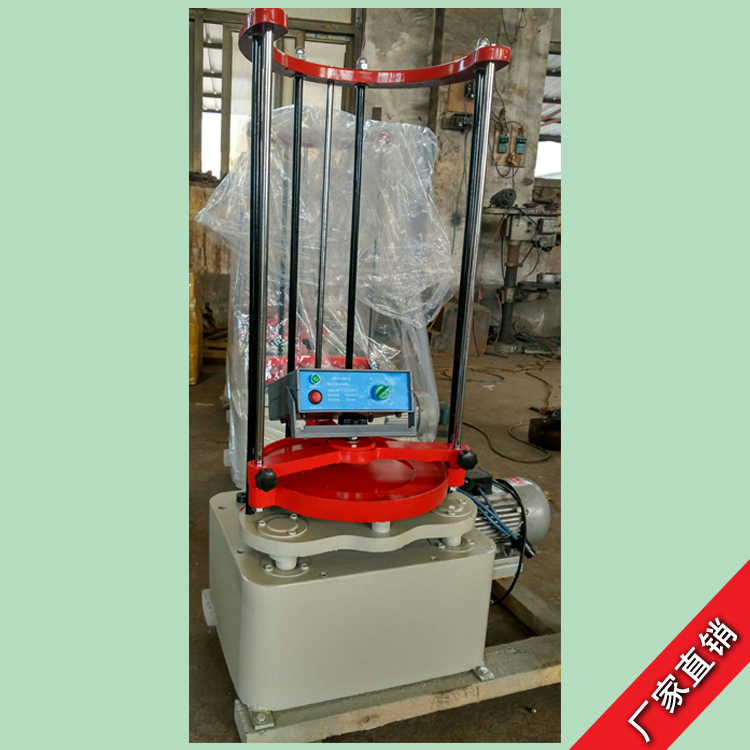

ZBSX-92A型顶击式标准震筛机

ZBSX-92A型顶击式标准震筛机

简要描述:ZBSX-92A型顶击式标准震筛机,适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析,每次开机5分钟,既方便又简单完成分级工作,是本公司自行研发生产的新一代产品。
具有体积小、重量轻、结构先进、性能良好、转幅度大、振击力强、筛分效果好、使用方便灵活等特点。

产品型号:

所属分类:顶击式标准振筛机

更新时间:2017-07-08

厂商性质:生产厂家

详情介绍

一、ZBSX-92A型顶击式标准震筛机主要技术参数:

1、重量:约120kg

2、电压:380V

3、外形尺寸(长×宽×高):550mm×380mm×730mm

4、振击次数:147次/分

5、筛摇动次数:221次/分

6、筛子直径:300mm——200mm

7、筛子震幅:8mm

8、回转半径:12.5mm

9、电机功率:0.75KW
二、ZBSX-92A型顶击式标准震筛机工作原理:

本仪器主要由摆动机构、震击机构、夹紧机构等部分组成。电动机通过转动轴,蜗轮付带摆动架上的主偏心轴旋转,从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径,也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摆动的同时进行震击。

三、ZBSX-92A型顶击式标准震筛机安装方法:

本仪器可以不用水泥基础直接安放水泥地面上开动,也可以安装在水泥基础上,基础螺钉厚度为300毫米。基础露出地面高度及大小或与地面相平,根据具体使用需要而定,按电工规程安装电路与接地,安装完毕接通电源后电动机回转方向与箭头相同,就有震击运动,若相反则电机空运转,此时可换接线头,方能正常开动。

BKJ-Ⅲ型多功能电动击实仪主要技术参数:

1、重型击实试验:

锤重4.5kg  落距450mm

锤底直径50mm  直径150mm  高170mm

2、轻型击实试验:

锤重2.5kg  落距300mm

锤底直径50mm  直径102mm  高127mm

3、锤击速度:30-32次/分

4、电机功率:370W  380V

TL127-Ⅱ型路面材料强度试验仪主要技术参数:

1、仪器zui大额定载荷:100KN

2、丝杆盘zui大移动距离:200mm

3、电动机规格:380V 750W 1440转/分

4、仪器机动速度:

   A 快速 50mm/min

   B 慢速 1mm/min

5、仪器手动速度:1/6mm/圈
